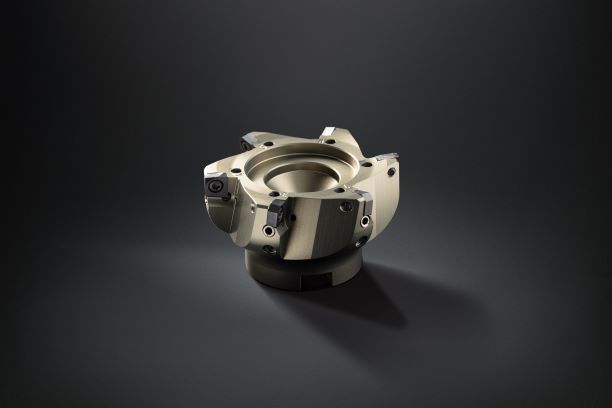

DTM marórendszer a briliáns felületű megmunkáláshoz
A Horn a DTM homlokmaró rendszerét lapkákkal bővíti a színesfémek és műanyagok briliáns megmunkálásához. A monokristályos gyémánttal (MCD) hegyezett DTS típusú lapkák gyakorlatilag tökéletes felületek marását és 1 µm-nél kisebb síkság elérését teszik lehetővé. A marórendszert olyan helyzetekben alkalmazzák, ahol a felületminőségnek szigorú követelményeknek kell megfelelnie – például tükörfényezés esetén. A DTS típusú lapkák a DTM homlokmaró rendszerhez vannak szabva, és magas szintű hatékonyságot és költséghatékonyságot érnek el az előmegmunkáló lapkákkal együtt. Az előmegmunkáláshoz PCD vagy CVD-D használható, a feldolgozott anyagtól függően. A briliáns felületű megmunkáláshoz használt összes szerszámot általában egyetlen vágóéllel tervezték. A fennmaradó lapkafészek nagyoló vagy kiegyensúlyozó lapkákat tartalmaznak. Az MCD-végű vágóél 0,02 mm-es axiális vetületre van beállítva. A szerkezeti kialakításnak köszönhetően a PCD végű nagyoló lapkák mindig sugárirányban vannak elővágva. Ez azt jelenti, hogy gyakorlatilag lehetetlen, hogy az MCD betét túlterhelt vagy megsérüljön.

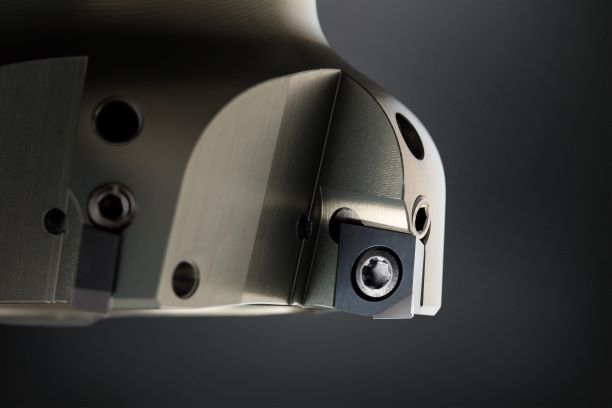

A DTM marótest lapkafészkei állítócsavar segítségével axiális irányban állíthatók. Minden 10 fokos elforgatás 0,01 mm-rel elmozdítja a betétfészket. Ez azt jelenti, hogy az egyes vágóélek axiális kifutása mikrométeres pontossággal állítható. A belső hűtőfolyadék-ellátás biztosítja az érintkezési zóna célzott hűtését és hatékony forgácseltávolítást. Az alumínium test kis tömege védi az orsót és csökkenti az energiafogyasztást az acél testekhez képest. A Horn finom kiegyensúlyozási lehetőséget kínál a test számára, hogy nagy, akár 5000 m/perc vágási sebességet érjen el, és biztosítsa a szerszám csendes működését.
A briliáns felületű marás alkalmazási köre hatalmas. Különösen a szerszám- és formagyártó iparban az eljárás megtakarítja a polírozást, miközben javítja a felület minőségét és síkságát. Ezért olyan alkalmazásokban használják, ahol az öntőforma felülete közvetlen hatással van a gyártandó alkatrészekre. Ide tartoznak például az átlátszó, átlátszó műanyagok vagy a szeleplemez tömítőfelületei. Az MCD végű golyós orrú marókat PET fúvóformák vagy csokoládéformák gyártására használják. A brilliáns marás mellett a Horn szerszámportfóliójában a briliáns felületű esztergálás megoldásai is megtalálhatók MCD-szerszámokkal.
